良率归因要几周？Wafer Map识别如何定位根因

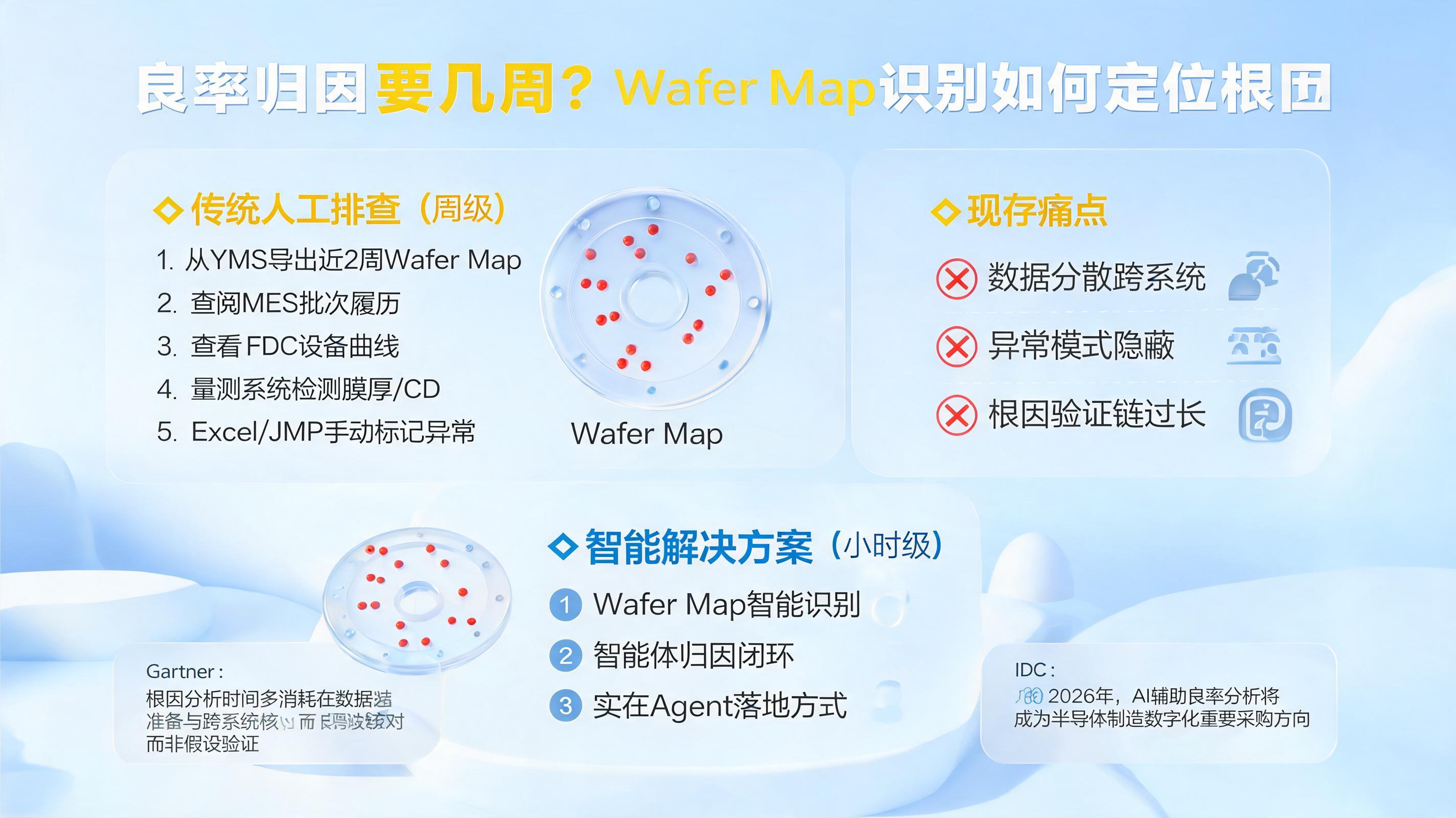

当产线良率突然下滑，工程师从YMS拉出近两周的Wafer Map，再打开MES看批次履历、FDC看设备曲线、量测系统看膜厚与CD，最后用Excel或JMP逐片标记异常。这个过程往往不是几个小时，而是几周。良率归因要几周？Wafer Map识别如何定位根因？这背后不是工程师不够努力，而是数据分散、模式隐蔽、根因验证链条太长。本文将从Wafer Map识别、智能体归因闭环、实在Agent落地方式三个层面，拆解如何把良率归因从“周级人工排查”推进到“小时级智能定位”。

Gartner在制造数据分析相关研究中指出，企业大量根因分析时间消耗在数据准备、清洗与跨系统核对，而非真正的假设验证。IDC也预计，到2026年，AI辅助良率分析将成为半导体制造数字化的重要采购方向。

一、良率归因为什么总要从几周起步？

1.1 一张Wafer Map背后是十几套系统

Wafer Map是晶圆图，每个坐标点代表一颗Die，颜色或Bin值代表测试结果。它看起来只是一张图，但要把图上的异常翻译成根因，需要同时理解测试、工艺、设备、物料、环境等多源数据。

• CP/FT测试数据：提供每颗Die的Bin等级、电性参数、测试时间，是良率结果的第一现场。
• WAT/EDS数据：反映工艺窗口与器件特性，能帮助判断是设计问题还是制程偏移。
• Defect/AOI数据：提供颗粒、划伤、图形缺陷等物理证据。
• Metrology量测数据：如CD、膜厚、Overlay、粗糙度，用于验证工艺稳定性。
• MES/RMS/APC/FDC/SPC：记录批次、机台、腔体、Recipe、维护、参数曲线等制程上下文。

这些系统各自记录时间、批次、Wafer ID、机台、腔体、Recipe，字段不统一，人工关联成本极高。工程师常常花80%时间找数、对数、洗数，真正用于判断根因的时间不足20%。

1.2 人工归因的三道坎

• 找异常：一张Wafer Map可能有几千到几万个Die，肉眼识别边缘环、中心团、划伤、随机点缺陷，依赖经验且容易漏判。
• 找共性：异常片可能来自不同Lot、不同机台、不同腔体、不同时间段，人工很难在几十个维度中快速找到共同点。
• 找根因：相关性不等于因果。某台设备与异常片同时出现，可能是巧合，也可能受其他变量影响，需要证据链验证。

因此，传统良率归因常以“周”为单位。每一轮假设、拉数、复测、开会，都会消耗大量工程资源。

1.3 周级归因的代价

• 报废与返工增加：异常批次如果未被及时拦截，会继续流片，良率损失持续放大。
• 客户交付风险：良率波动影响产能与交期，严重时触发客户质量审核。
• 工程资源浪费：资深工程师被困在重复取数和做报表中，无法聚焦高价值实验。
• 知识难以沉淀：归因结论停留在个人经验，下一次相似问题仍要重来。

二、Wafer Map识别到底在识别什么？

2.1 空间模式识别：把“图形”翻译成“嫌疑”

Wafer Map上的异常分布具有空间特征，不同模式往往指向不同工艺环节。

• 边缘环：常见于刻蚀、清洗、涂胶、显影等工序，可能与气流、温度、化学液分布有关。
• 中心团：可能与旋涂、烘焙、CMP、退火等中心对称工艺相关。
• 环状/同心圆：常与喷淋头、腔体、温度梯度、气流场有关。
• 划伤/线状：多与搬运、CMP、清洗刷、机械接触相关。
• 随机分布：通常指向颗粒污染、环境洁净度、材料缺陷。
• 局部缺失/重复：可能与光罩、曝光、Overlay、Step-and-Repeat异常相关。

实在Agent可以自动读取Wafer Map图像或Bin数据，按预置模式库识别空间模式并打分，把“肉眼找异常”变成“算法自动标注”。

2.2 制程指纹匹配：从图形反推设备与腔体

同一机台、同一腔体、同一Recipe在Wafer Map上往往会留下相似“指纹”。当某台设备出现漂移，异常Map会在一段时间内集中出现。

• 机台指纹：不同机台的温度、气流、电场、流场差异，会在Map上形成可区分模式。
• 腔体指纹：多腔体设备中，某个腔体的边缘环或中心团可能明显高于其他腔体。
• 时间指纹：换料、PM、维护、Recipe切换后，Map模式可能发生突变。
• 批次指纹：同一Lot内连续异常，或跨Lot但同一时间段异常，提示设备或物料问题。

通过实在Agent自动关联MES履历、设备日志、Recipe版本和PM记录，可以把“图形嫌疑”快速收敛到具体机台、腔体和时间窗口。

2.3 Bin Map与电性参数联动

总良率下降只是结果，Bin分布变化往往更早、更敏感。

• Bin迁移：某Bin比例突然升高，可能指向特定电性参数漂移。
• 参数联动：将Bin Map与WAT、CD、膜厚、颗粒数据叠加，可形成更完整的证据链。
• 空间统计：通过局部良率、聚类显著性和空间自相关分析，判断异常是随机波动还是系统性偏移。

这也是Wafer Map识别定位根因的关键：不仅看“哪里坏”，还要看“坏的方式”和“同时变化的参数”。

三、智能体如何把归因周期从周压缩到小时？

3.1 异常定界：雷达式扫描

借鉴制造业异常归因场景，智能体可以先做异常定界：自动扫描所有Lot、Wafer、Bin Map，标记异常片。

实在Agent可以定时登录YMS，拉取Wafer Map和Bin汇总，按规则与模型识别异常。它不需要工程师逐片打开文件，而是像雷达一样扫描全量数据，先锁定受影响范围。

3.2 源头穿透：自动串联多源数据

异常定界之后，关键是源头穿透。

• 自动关联同一机台、腔体、Recipe、时间段。
• 拉取FDC曲线、设备日志、PM记录、物料批次。
• 比对工艺履历与Wafer Map异常分布。
• 替代人工逐行核对，输出差异项。

这与制造业CBOM表与模具清单比对逻辑一致：把人工翻找变成自动比对、差异标注。实在Agent在类似场景中已支持逐条比对和差异定位，平移到晶圆厂，就是把CBOM换成Wafer Map与工艺履历。

3.3 根因排序：可解释的假设与置信度

智能体不应只给一个“黑盒结论”，而要给出可解释的证据链。

• 统计检验：判断机台、腔体、时间窗口与异常Map是否显著相关。
• 空间聚类：识别边缘环、中心团、划伤等模式，并量化相似度。
• 知识图谱：把设备、工艺、物料、缺陷、Bin之间的历史关系沉淀为图谱。
• 根因排序：输出Top根因假设、置信度和验证建议。

工程师可以优先验证高置信度假设，减少盲目实验。

3.4 实时哨兵：把根因拦截在下一批之前

归因的终点不是报告，而是拦截。

• 自动预警：发现异常Map或异常趋势，立即通知工艺、设备、制造部门。
• 自动工单：生成维修、复测、隔离、报废建议，并跟踪闭环。
• 风险隔离：标记高风险批次，防止继续流片。
• 实时哨兵：全天候监控，防止异常数据污染决策链路。

在电商经营数据异常自动归因与修复场景中，实时哨兵用于防止错数污染决策；在晶圆厂，实时哨兵用于防止异常批次继续流动。目标都是把问题拦在造成更大损失之前。

四、实在Agent在Wafer Map良率归因中的落地方式

4.1 连接现有系统，不推翻YMS/MES/SPC

晶圆厂系统复杂，重建代价高。实在Agent的落地原则是连接而非替代。

• API接入：对接YMS、MES、FDC、SPC、RMS等系统。
• 数据库接入：读取Bin Map、量测、设备参数等结构化数据。
• 文件接入：处理CSV、Excel、图像、PDF等非结构化数据。
• 界面自动化：对于没有开放接口的老系统，实在Agent可以模拟人工登录、查询、下载、上传。

这样既保留原有系统投资，又让智能体具备跨系统取数和操作能力。

4.2 空间模式识别+工艺知识库

实在Agent可以把Wafer Map识别与工艺知识库结合。

• 预置模式库：边缘环、中心团、环状、划伤、随机、局部缺失等。
• 自定义训练：根据企业历史数据训练专属模式分类器。
• 关联图谱：建立机台-腔体-Recipe-模式-根因的关联。
• 差异标注：自动比对Wafer Map与工艺履历，标注差异项和可疑点。

这相当于把资深工程师的经验，转化为可复用、可迭代的智能体能力。

4.3 自动生成归因报告与8D

良率归因离不开报告和闭环。

• 自动生成图表：异常Map、趋势图、机台对比、腔体对比。
• 自动生成证据链：从异常片到设备、参数、时间、批次。
• 自动生成8D/归因报告：减少工程师写报告时间。
• 自动派发工单：推送至设备、工艺、制造部门，跟踪处理结果。

通过实在Agent，归因报告不再是“事后整理”，而是“实时生成、自动流转”。

4.4 某12英寸晶圆制造企业的实践

某12英寸晶圆制造企业曾遇到某产品良率波动，Bin 5比例偏高。传统方式需要2-3周才能定位根因。通过部署实在Agent：

• 自动扫描近30天Wafer Map，识别出边缘环模式集中出现。
• 自动关联MES，锁定某刻蚀腔体。
• 自动拉取FDC曲线，发现某次维护后参数漂移。
• 自动生成归因报告，建议复测与PM。
• 自动触发预警，隔离同腔体高风险批次。

最终，归因周期从周级缩短到小时级，异常批次拦截提前，工程重复实验明显减少。类似地，实在Agent在制造业其他场景中已帮助客户完成CBOM表与模具清单自动比对、OMS销售订单自动录入，其核心能力都是跨系统取数、逐条比对、差异标注和自动闭环。

五、落地路线图与常见误区

5.1 三步走

• 第一步：数据接入与标准化。统一Wafer ID、时间戳、机台、腔体、Recipe、坐标体系。
• 第二步：场景闭环。先做异常定界和自动报告，让工程师快速看到价值。
• 第三步：根因排序与实时哨兵。逐步加入知识图谱、根因排序、工单闭环和预警拦截。

5.2 三个误区

• 误区一：追求全自动无人。良率归因需要人机协同，智能体负责找数和排序，工程师负责验证和决策。
• 误区二：只做可视化不做归因。BI看板能展示异常，但不能自动串联证据链和根因假设。
• 误区三：忽视数据质量与反馈。垃圾进垃圾出，工程师的验证结果要回流给智能体，形成持续学习。

5.3 选型建议

• 能连接多系统，兼容API、数据库、文件和界面自动化。
• 懂制造业场景，有Wafer Map、MES、FDC、SPC相关经验。
• 根因结论可解释，能给出证据链和置信度。
• 支持私有化部署，满足半导体数据安全要求。
• 能闭环到工单、预警和报告，而不是只停留在分析层。

结语：从周级排查到小时级闭环

良率归因要几周？Wafer Map识别如何定位根因，答案正在从“周级人工排查”转向“小时级智能闭环”。当实在Agent自动扫描Wafer Map、串联MES与FDC、排序根因假设、触发实时哨兵，良率工程师就能从重复取数中解放出来，把时间用在真正有价值的工艺验证上。对半导体企业而言，这不仅是效率提升，更是良率竞争力和客户信任度的提升。

常见问题解答

问：Wafer Map识别能完全替代良率工程师吗？

不能。Wafer Map识别和智能体归因负责快速定位异常、串联证据、排序假设，但最终根因验证、工艺调整和风险决策，仍需要良率工程师与设备、工艺团队共同完成。智能体的价值是让工程师少做重复劳动，多做高价值判断。

问：我们数据分散在MES、YMS、FDC，实在Agent能接入吗？

可以。实在Agent支持API、数据库、文件、界面自动化等多种接入方式。对于有接口的系统，可以直接读取数据；对于无接口的老系统，可以模拟人工登录、查询、下载和上传，尽量不改变现有系统架构。

问：部署多久能见效？

通常建议先从异常定界和自动报告切入。数据接入和规则配置完成后，数周内可以看到异常扫描、报告生成、预警通知等效果。根因排序和实时哨兵需要结合历史数据持续训练，见效周期会稍长，但价值更深入。

问：和传统SPC、YMS有什么区别？

SPC和YMS擅长监控、展示和统计告警，但跨系统归因、证据链生成、根因排序和工单闭环仍需人工完成。实在Agent更强调“自动取数、自动比对、自动归因、自动流转”，把监控工具升级为归因闭环。

问：如何保证根因结论可信？

一是给出可解释证据链，如异常Map、机台、腔体、参数、时间窗口；二是输出置信度而非绝对结论；三是引入工程师反馈闭环，让验证结果回流模型；四是保留人工审核环节，确保关键决策可控。
