模型图纸怎么自动校对？对接系统自动检查合规

在制造业和工程行业，图纸是产品研发与生产制造的核心语言。然而，许多企业仍在用"人眼+经验"的方式审核模型图纸——设计工程师画完图，工艺员逐张打开比对，合规专员再对照标准手册逐项打钩。一套复杂产品的图纸动辄数百张，版本迭代频繁，人工校对不仅耗时费力，更隐藏着巨大的质量与合规风险。据行业调研数据显示，超过60%的制造企业曾因图纸版本错误或合规遗漏导致过生产返工，单次损失从数万元到数十万元不等。

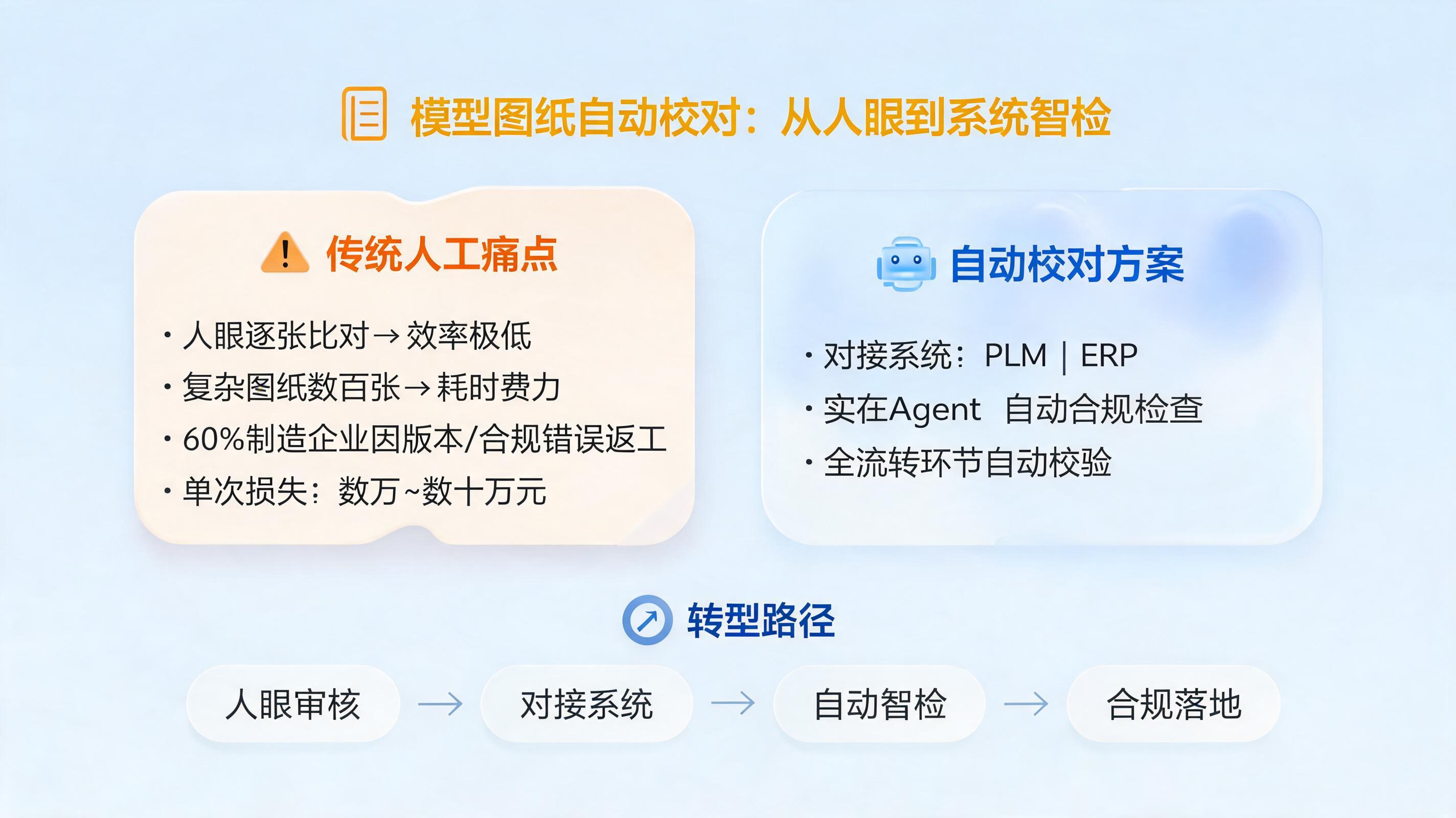

那么，模型图纸能否像财务报销单一样实现自动校对？能否让系统自动对接PLM、ERP等业务平台，在图纸流转的每一个环节自动完成合规检查？答案是肯定的。本文将结合实在Agent在制造业的真实落地场景，系统拆解模型图纸自动校对的技术路径与实施方法，帮助企业找到从"人眼审核"到"系统智检"的转型路线图。

一、模型图纸校对为什么必须走向自动化？

1.1 人工校对的三大瓶颈

传统图纸校对模式面临三个难以逾越的障碍：

• 效率瓶颈：一张中等复杂度的机械图纸，人工逐项核对尺寸标注、公差配合、材料规格、工艺要求，平均需要15-30分钟。一个产品项目动辄数百张图纸，校对周期以周计算，严重拖慢研发到量产的节奏。
• 质量瓶颈：人眼在长时间高强度作业下，漏检率显著上升。尤其是版本更新后的细微差异——某个孔径从Φ10改为Φ12，某处公差从±0.1收紧到±0.05——这些关键变更极易被忽略，一旦流入生产环节，后果严重。
• 合规瓶颈：不同行业、不同客户对图纸的合规要求千差万别。国标、行标、企标、客户特殊规范层层叠加，靠人脑记忆和翻阅手册，难以保证100%覆盖，合规追溯更是难上加难。

1.2 自动化校对的核心价值

将模型图纸校对交给AI Agent，本质是用"系统规则+智能识别"替代"人眼+经验"。实在Agent可以自动读取图纸文件，提取关键几何信息与标注数据，对接企业PLM系统中的标准件库、工艺知识库和合规规则库，逐项完成比对与判定。整个过程无需人工干预，校对结果自动生成报告并回写系统，形成完整的合规证据链。

二、实在Agent如何实现模型图纸自动校对？

2.1 图纸信息的智能提取与结构化

自动校对的第一步，是让系统"看懂"图纸。实在Agent具备多模态文档理解能力，可以处理多种格式的模型图纸文件：

• 二维图纸：自动识别标题栏、尺寸标注、公差符号、表面粗糙度、焊接符号等关键要素，将其转化为结构化数据。
• 三维模型：提取BOM信息、装配关系、零件属性，与PLM系统中的物料主数据进行交叉验证。
• 版本比对：自动识别新旧版本图纸之间的差异点，高亮标注变更区域，避免人工逐张翻找。

通过这一步骤，原本"不可计算"的图纸信息变成了可检索、可比对、可校验的结构化数据，为后续合规检查奠定基础。

2.2 对接系统自动检查合规规则

图纸校对的核心在于"合规"。实在Agent可以与企业现有业务系统深度对接，构建自动化的合规检查流水线：

• 对接PLM系统：自动拉取最新版标准件库、通用件库和物料主数据，校验图纸中引用的零件号、材料牌号是否存在且为最新版本。某制造企业通过实在Agent实现共享盘图纸自动同步，原人工操作需30分钟，Agent仅需5分钟，效率提升80%以上。
• 对接ERP/MES系统：校验图纸中的物料编码、工艺路线是否与生产系统一致，避免"图纸有、系统无"或"系统有、图纸旧"的脱节现象。
• 对接合规知识库：将国标、行标、企标以及客户特殊规范沉淀为规则库，实在Agent自动匹配图纸中的各项参数，逐条判定合规性。例如，某招采管理场景中，AI Agent模拟专家思维深度扫描海量标书，实现秒级审核周期从"天级"缩短至实时，匹配精度达99%，合规追溯100%覆盖。

2.3 自动生成校对报告与闭环处理

校对完成不是终点，让结果可追溯、可闭环才是关键。实在Agent在完成自动校对后，会执行以下动作：

• 生成标准报告：自动输出校对结果清单，逐项列明合规项、不合规项及具体原因，附带图纸截图和标准条款引用。
• 高亮标注问题：在图纸副本上直接标注问题位置，方便设计人员快速定位修改。
• 自动回写系统：将校对结论回写至PLM或OA系统，触发后续审批流或返工流程。
• 全量操作存证：记录每一步操作痕迹，构建完整的合规证据链，满足内审与外审的追溯要求。

三、典型应用场景：从图纸同步到合规检查

3.1 共享盘图纸版本自动同步

在制造业产品研发部，图纸来源多、版本更新频繁是常态。一旦生产部门未同步最新版本，轻则耽误生产，重则错误生产造成批量报废。实在Agent可以自动监控共享盘中的图纸文件变化，一旦检测到新版本上传，自动同步至指定目录，并通知相关生产人员。这一场景已在多家制造企业落地，效率提升超过80%。

3.2 图纸合规性自动核验

对于需要严格遵循行业规范的图纸，实在Agent可以模拟专家审核逻辑，深度扫描图纸中的关键参数。例如，在压力容器、船舶修造、新能源车等领域，Agent自动比对图纸中的材料、焊接、探伤等要求是否符合规范，消除漏检隐患。同时，自动剥离冗余信息，将关键合规信息重组为标准格式，生成可存档的合规报告。

3.3 跨系统数据一致性校验

图纸不是孤立存在的，它需要与BOM、工艺路线、物料主数据保持一致。实在Agent可以跨系统比对图纸信息与PLM、ERP中的数据，自动发现并标记不一致项。某制造集团通过Agent实现跨系统订单智能分发和财务银企智能对账，将类似的对账逻辑应用到图纸数据校验中，显著降低了因数据不一致导致的生产异常。

四、企业落地模型图纸自动校对的关键步骤

4.1 梳理校对规则与标准

自动校对的前提是规则清晰。企业需要将现有的图纸审核标准、合规要求、常见错误类型整理成结构化规则库。实在Agent支持外挂知识库，可以灵活加载企业特有的规范文件，确保校对逻辑与业务实际高度契合。

4.2 选择试点场景快速验证

建议从图纸版本同步、标准件合规检查等高频、规则明确的场景切入，快速验证效果。实在Agent的部署周期短，可以在数周内完成试点上线，用实际数据证明价值后再逐步扩展。

4.3 打通系统接口与数据流

自动校对需要与PLM、ERP、共享盘等系统对接。实在Agent具备丰富的系统对接能力，支持API、数据库直连、文件监控等多种集成方式，企业无需大规模改造现有IT架构即可实现。

4.4 建立持续优化机制

合规规则不是一成不变的。企业应建立规则库的定期更新机制，将新出现的错误类型、新发布的行业标准及时纳入校对规则。实在Agent支持规则的热更新，无需停机即可生效。

模型图纸自动校对不是遥不可及的未来构想，而是已经在制造业真实落地的成熟方案。通过实在Agent对接PLM、ERP等系统，企业可以将图纸校对从"人眼逐张翻"升级为"系统自动查"，在效率、质量、合规三个维度同时获得显著提升。对于正在推进数字化转型的制造企业而言，从图纸自动校对切入，或许是一个投入产出比极高的起点。

常见问题解答

Q1：实在Agent能处理哪些格式的模型图纸？

实在Agent支持常见的二维图纸格式（如DWG、PDF、DXF）和三维模型格式，同时可以处理扫描件和图片格式的图纸。对于不同格式，Agent会自动调用相应的解析引擎提取关键信息，无需人工转换。

Q2：自动校对能完全替代人工审核吗？

目前阶段，实在Agent更适合承担规则明确、重复性高的校对工作，如版本比对、标准件校验、合规条款匹配等。对于需要创造性判断或经验决策的复杂审核，建议采用"Agent初筛+人工复核"的模式，既保证效率又控制风险。

Q3：对接现有PLM系统复杂吗？需要改造系统吗？

实在Agent采用非侵入式对接方式，支持API、数据库直连、文件监控等多种集成模式。大多数情况下无需改造现有PLM或ERP系统，Agent可以作为独立的自动化层运行，读取系统数据并回写结果。

Q4：合规规则库如何维护和更新？

企业可以将国标、行标、企标、客户规范等文档导入实在Agent的知识库，Agent会自动解析并生成可执行的校验规则。当标准更新时，只需上传新版本文件，Agent即可自动更新规则，无需重新开发。

Q5：实施周期大概多久？

根据场景复杂度不同，单个场景的试点上线通常需要2-4周。如果涉及多系统对接和复杂规则梳理，周期会相应延长。建议从单一场景切入，快速验证后再逐步扩展。
