备件参数是否可从图纸或技术说明书中自动提取录入？

可以。备件参数从CAD图纸、扫描图纸、PDF技术说明书、Word文档中自动提取并录入ERP、MES、备件管理系统，已经具备较成熟的实现路径。

但需要明确：“自动提取”不等于“完全无需审核”。对于格式统一、参数位置固定、字段定义清晰的资料，系统可以实现较高程度的自动识别和批量录入；对于扫描件、复杂装配图、手写标注或参数缺失的文档，则通常需要OCR识别、语义理解与人工复核结合。

一、备件参数自动提取，实际要解决什么问题

企业通常需要从以下资料中获取备件信息：

• CAD图纸中的零件编号、名称、材质、规格、数量、尺寸、技术要求；
• PDF说明书中的型号、功率、电压、接口、重量、适用设备；
• Word技术文件中的性能参数、安装要求、维护周期和更换标准；
• 扫描图纸、图片附件中的表格、标题栏、明细栏和文字标注；
• 设备台账、BOM清单和历史采购文件中的备件编码与供应商信息。

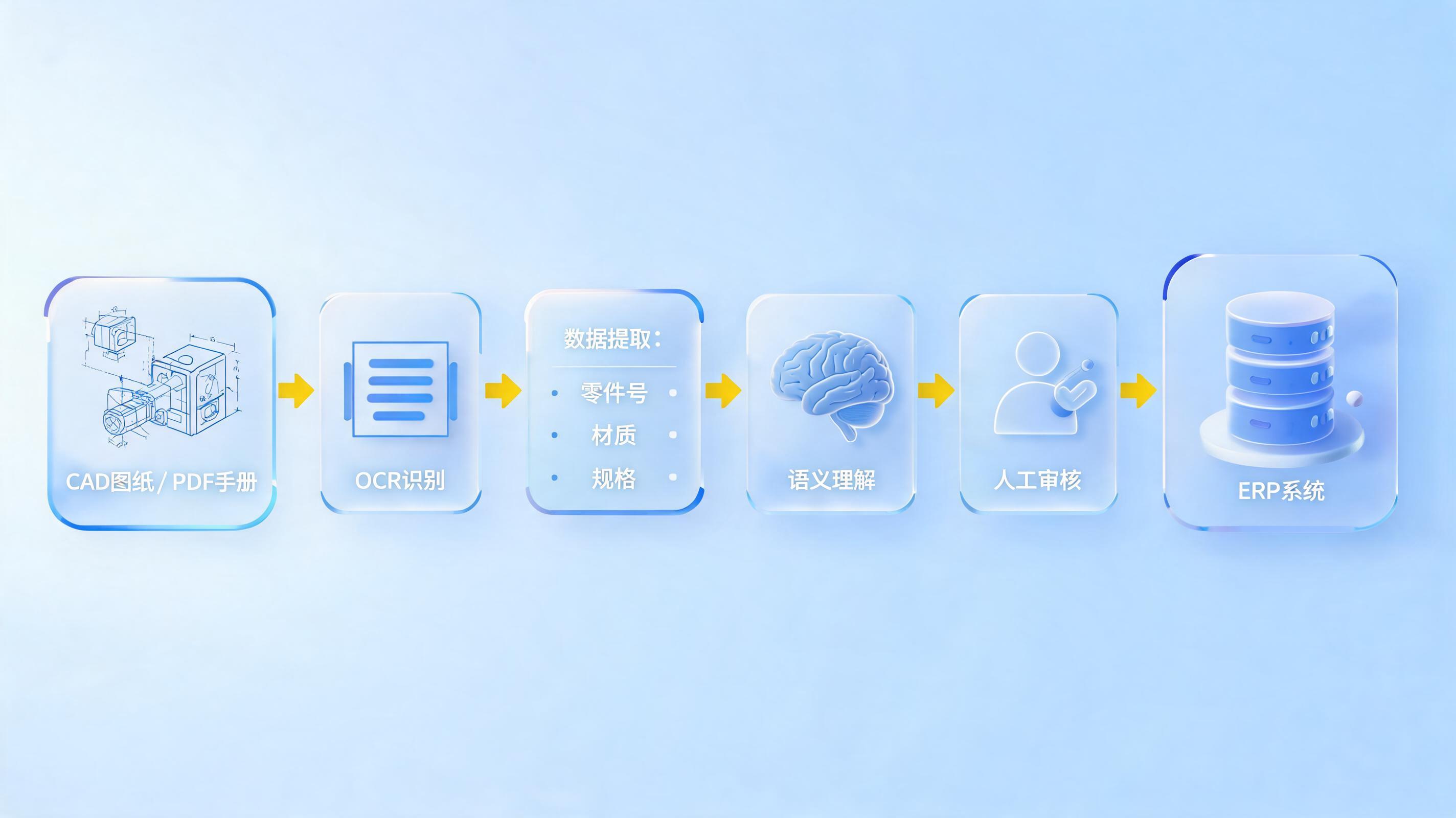

真正的业务目标并不仅是“把文字识别出来”，而是完成以下数据链路：

图纸/说明书
    ↓
文字、表格、图块、尺寸识别
    ↓
参数字段分类与语义理解
    ↓
单位统一、格式清洗、异常校验
    ↓
备件主数据匹配
    ↓
ERP/MES/仓储系统录入
    ↓
人工审核与版本留痕

因此，完整方案应同时具备：

1. 识别能力：能够读取文字、表格、图块属性和图片内容；
2. 理解能力：能够判断“DN50”“50mm”“额定电压220V”等内容分别属于什么字段；
3. 治理能力：能够统一单位、处理别名、去除重复项；
4. 集成能力：能够将结果写入Excel、数据库或业务系统；
5. 审核能力：能够标记低置信度数据，保留原文和修改记录。

二、不同资料类型，自动提取方式并不相同

1. 原生CAD图纸：优先提取对象属性

如果图纸中的标题栏、明细表和零部件信息采用标准图块、属性块或结构化对象制作，自动提取的准确度通常较高。

系统可以读取：

• 标题栏中的图号、图名、设计人员、版本号、比例；
• 明细栏中的序号、零件名称、材料、数量、备注；
• 图块中的设备型号、规格和预设属性；
• 文字标注中的尺寸、技术条件和加工要求。

这类方式不依赖纯图像识别，而是直接读取CAD对象中的文字和属性，优点包括：

• 识别速度快；
• 不容易受到字体、分辨率和背景干扰；
• 适合批量处理同一企业的标准化图纸；
• 便于按照图号、图层、块名称进行筛选。

例如，专业CAD工具可以通过标题栏属性自动生成图纸目录，也可以提取图纸中的文字和表格内容。对于机械备件、阀门、轴承、齿轮等对象，如果企业已经建立标准图块和属性模板，后续参数采集会更加稳定。

2. PDF和Word说明书：重点是语义解析

技术说明书中的参数往往分散在多个位置：

• 封面：产品名称、型号、版本；
• 参数表：电压、功率、流量、压力、尺寸、重量；
• 正文：适用范围、安装环境、维护要求；
• 图片和脚注：接口定义、特殊限制、安装方向。

单纯复制文本很容易造成字段错位。例如：

额定功率：7.5 kW
工作压力：1.0 MPa
接口尺寸：DN50

自动化系统需要将其进一步转换为结构化字段：

对于格式相对稳定的PDF和Word文档，文档解析与大语言模型结合后，可以识别参数表、功能列表、接口定义，并生成结构化结果。对于复杂说明书，还需要同步保留参数所在页码，方便后续追溯。

3. 扫描图纸和图片：需要OCR与版面分析

扫描件没有可直接读取的文字对象，因此通常需要经过以下步骤：

1. 图像去噪、纠偏和增强；
2. 识别标题栏、表格、标注区域；
3. OCR提取文字；
4. 恢复表格行列关系；
5. 结合上下文判断参数字段；
6. 对关键数值进行规则校验。

扫描图纸中的以下内容容易被误识别：

• 数字“0”和字母“O”；
• 数字“1”和字母“I”；
• 小数点、负号、直径符号；
• 单位“mm”“m”“MPa”“μm”；
• 手写修改内容和模糊尺寸标注。

因此，涉及压力等级、材质牌号、尺寸、公差、电压和安全参数时，建议设置人工复核，而不是直接自动写入正式主数据。

三、备件参数自动录入的标准流程

第一步：建立字段字典

在开始识别前，应先确定企业需要哪些字段。常见的备件主数据字段包括：

• 备件名称；
• 备件编码；
• 设备型号；
• 规格型号；
• 材质；
• 尺寸；
• 额定电压、功率、压力、流量等性能参数；
• 计量单位；
• 安全库存；
• 适用设备和安装位置；
• 供应商及替代型号；
• 图纸编号、文件名称、版本号。

如果没有字段字典，系统即使识别出大量文字，也难以稳定写入ERP或备件系统。

第二步：按文件类型选择解析方式

第三步：进行单位与格式标准化

同一个参数可能出现多种写法：

• “220V”“AC220V”“额定电压220伏”；
• “0.5米”“500mm”；
• “7.5KW”“7.5 kW”；
• “DN50”“公称直径50”。

系统可以通过规则引擎完成基础标准化，例如：

输入：0.5 m
标准字段：长度
标准结果：500 mm

但需要注意，自动换算必须建立在字段含义明确的前提下。对于“长度”“有效长度”“安装距离”等相近字段，不能只依据数值和单位判断。

第四步：执行重复、冲突与异常校验

自动录入前，建议至少设置以下校验规则：

• 同一图号是否已经存在；
• 同一型号是否对应多个不同参数；
• 额定值是否超出合理范围；
• 单位是否缺失或不一致；
• 备件名称、型号和图号是否能够互相匹配；
• 当前版本是否覆盖旧版本；
• 关键字段是否为空。

例如，某份说明书标注“额定电压220V”，而历史主数据中同型号记录为“380V”，系统不应直接覆盖原数据，而应将其标记为冲突记录，提交专业人员确认。

第五步：低置信度数据人工审核

建议将识别结果分为三类：

尤其是以下字段，应优先进入人工审核：

• 型号和物料编码；
• 材质牌号；
• 压力、温度、电压等安全相关参数；
• 尺寸、公差和配合等级；
• 替代件与互换件关系；
• 版本号和生效日期。

四、实在Agent适合放在哪个环节

在备件资料处理场景中，实在Agent可以作为连接“文档理解”和“业务执行”的自动化入口，重点不是单纯识别文字，而是根据企业规则完成后续动作。

一个可落地的任务指令可以是：

读取指定文件夹内的CAD图纸和PDF说明书，提取备件名称、型号、材质、规格、尺寸、适用设备及图纸编号；将单位统一为企业标准；与现有备件清单进行重复匹配；对冲突和低置信度字段生成审核清单；确认后输出Excel或提交业务系统。

在实际流程中，实在Agent可以承担以下工作：

• 批量读取不同格式的图纸和说明书；
• 按照字段模板提取参数；
• 识别同义词和常见缩写；
• 将参数整理为结构化表格；
• 对比历史备件档案，识别重复物料；
• 生成异常清单和人工审核任务；
• 将确认后的结果传递到Excel、数据库或业务系统。

较稳妥的落地方式是采用“自动提取—规则校验—人工确认—系统写入”的半自动模式，而不是一开始就让系统直接修改正式主数据。

五、哪些情况下不适合完全自动化

自动提取能力虽然成熟，但以下情况仍然需要较强的人工参与：

1. 图纸没有统一标准

不同设计人员使用不同图框、字体、图层和字段名称，会导致同一参数出现在不同位置，系统难以稳定识别。

2. 参数依赖工程语境

例如“配套使用”“同前”“按现场尺寸”“见相关图纸”等表述，需要结合多份文件或工程上下文判断，不能只解析当前页面。

3. 关键参数存在版本冲突

旧版图纸和新版说明书可能给出不同型号或尺寸。系统可以发现冲突，但通常不能替代工程师判断哪个版本有效。

4. 图纸中存在大量手写修改

手写内容、涂改痕迹和扫描阴影会显著影响OCR结果，尤其是小数点、负号和字母数字组合。

5. 备件编码需要业务规则生成

如果企业编码包含物料类别、材质、规格和设备分类，系统可以按照规则生成候选编码，但最终编码仍应经过主数据管理人员审核，避免编码重复或分类错误。

六、企业如何评估自动提取项目是否值得实施

可以从以下几个指标进行判断：

• 资料规模：图纸和说明书是否达到批量处理规模；
• 格式稳定性：资料是否存在相对统一的模板；
• 重复劳动占比：人工录入是否消耗大量时间；
• 错误成本：参数录入错误是否会造成采购、维修或安全风险；
• 系统接口条件：ERP、MES或备件系统是否支持Excel导入、API或数据库写入；
• 审核机制：是否能够保留原文件、识别结果、修改人和版本记录。

建议先选择一个资料相对标准的备件类别进行试点，例如阀门、电机、轴承或标准紧固件，再逐步扩展到复杂装配件和历史扫描档案。

七、实施时最容易忽视的三个问题

1. 只关注识别率，不关注入库质量

识别出文字不代表数据可用。真正应关注的是：

• 字段是否归类正确；
• 单位是否统一；
• 型号是否匹配；
• 是否能被下游系统识别；
• 是否可以追溯原始来源。

2. 缺少人工审核闭环

对于高风险参数，必须允许人员修改、驳回和补充。审核结果还可以反向优化字段规则和识别模板。

3. 没有处理版本管理

图纸或说明书更新后，系统不仅要记录新参数，还要明确：

• 哪个版本当前有效；
• 旧版本是否仍可追溯；
• 参数变更发生在哪些字段；
• 已经入库的备件是否需要同步更新。

结论：能自动提取，但应采用“自动化加审核”的模式

备件参数从图纸或技术说明书中自动提取录入，技术上是可行的。原生CAD适合读取图块属性和明细表，PDF、Word适合进行文本与表格解析，扫描件则需要OCR和版面理解，复杂资料还需要结合语义分析和人工复核。

最具可操作性的方案是：

统一字段标准
→ 按文件类型解析
→ 提取参数与来源位置
→ 单位及格式标准化
→ 重复和冲突校验
→ 人工审核关键字段
→ 写入ERP/MES/备件系统
→ 保留版本与审计记录

对于制造、工程建设、设备维护和仓储管理企业而言，自动提取的价值不仅是减少录入工作，更重要的是打通图纸、说明书、备件主数据和维修业务之间的信息链路，为设备全生命周期管理提供可靠的数据基础。

参考资料：外部公开技术资料，涉及CAD图纸目录与属性提取、CAD文字及表格提取、AI文档语义解析、图表数据提取等相关实践；具体资料发布时间以原发布页面标注为准。

❓ FAQ：备件参数自动提取常见问题

Q1：扫描版图纸可以自动提取吗？

可以。扫描图纸通常通过OCR、图像增强和表格识别进行处理。但识别准确度会受到分辨率、字体、倾斜、污损和手写内容影响，尺寸、材质、压力等关键字段建议人工确认。

Q2：自动提取结果能直接写入ERP吗？

可以实现，但不建议所有结果直接入库。更稳妥的做法是先导入待审核区，完成重复检测、字段校验和版本确认后，再写入正式备件主数据。

Q3：CAD图纸和PDF说明书哪个更容易自动提取？

如果CAD图纸使用了标准图块、属性和明细表，通常更容易直接提取。PDF说明书的难度取决于是否为可编辑文本，以及参数表是否规范；扫描PDF则需要额外进行OCR识别。
