QMS质检数据怎么自动录入并生成SPC控制图？实现从检验到预警闭环

要把质检数据自动录入QMS并生成SPC控制图，关键不在画图，而在把数据链路做成可追溯、可校验、可告警的闭环：从多来源采集到统一字段口径，再到自动计算控制限与异常规则判定，并把结果回写到QMS与现场处置流程。

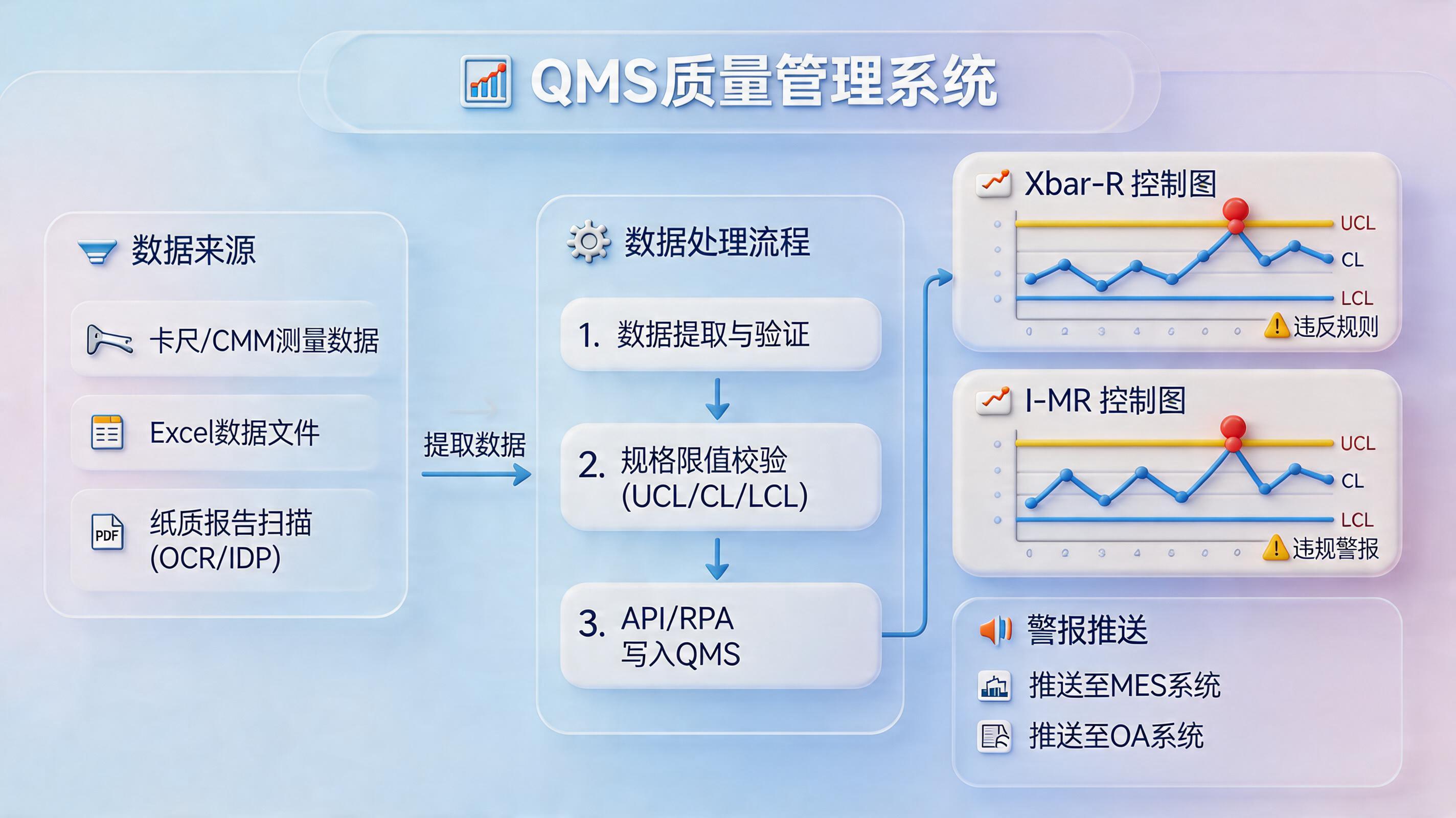

图源：AI生成示意图

一、先统一口径：QMS要什么数据，SPC才画得准

1. 质检数据最小字段集

• 产品与批次：物料编码、工单/批次、工序、设备/产线、时间戳
• 测量值：测量项目、单位、样本序号、测量结果
• 规格与判定：LSL、USL、目标值、判定逻辑（含舍入规则）
• 量具与人员：量具编号、校准有效期、操作者/复核者
• 环境与备注：温湿度、异常原因码、处置结果

2. SPC计算需要的关键补充字段

• 分组规则：子组大小n、分组窗口（按时间/按批/按机台）
• 图表类型：计量（Xbar-R、Xbar-S、I-MR）与计数（p、np、c、u）
• 基线期：用于估计过程均值与标准差的稳定样本区间

二、自动录入的三类入口：仪器、表格、纸面报告

1. 仪器直采（推荐优先级最高）

• 对接方式：设备数据接口、串口/网口采集、LIMS中转、文件落地监听
• 优势：零手工录入、时间戳与量具信息更完整、错误率最低

2. Excel或CSV批量导入（现实最常见）

• 痛点：列名不一致、单位混用、同名字段口径不同
• 做法：建立字段映射表与单位换算表，导入前做范围校验与缺失值策略

3. 纸面/图片/PDF检验报告（最难但最值）

• 做法：用IDP/OCR抽取结构化字段，再做二次校验（规格、单位、样本数、签名章）
• 风险控制：对低置信度字段强制复核，保留原图与抽取结果做审计追溯

三、从录入到SPC的闭环流程：校验、入库、计算、告警、处置

1. 推荐流程逻辑树

数据采集 → 字段标准化 → 规则校验（规格/单位/量具/时间） → 写入QMS检验记录 → 过程分组 → 计算中心线CL与控制限UCL/LCL → 应用异常判异规则 → 生成控制图与趋势看板 → 触发告警与CAPA/停机放行流程 → 处置回写与闭环追踪

2. 关键校验清单（决定是否能自动化放行）

• 规格一致性：同物料同工序是否引用同一版本图纸/规格
• 单位与精度：mm与inch、四舍五入位数、量具分辨率约束
• 量具合规：校准是否在有效期内，超期直接阻断入库或标红
• 数据完整性：样本数是否满足子组n，缺失值是否可插补或需重测
• 时间与批次：跨班次/换刀/换模是否需要重置分组或重建基线期

3. 控制图异常判异建议

• 至少覆盖：单点超限、连续多点偏离中心线、趋势上升/下降等常用判异规则
• 输出要求：异常点定位到批次-工序-设备-操作者，并可一键下钻原始记录

四、落地方案：用智能体把跨系统操作做成一句话交付

1. 适配中国工厂的典型系统拼图

• QMS：检验记录、规格库、CAPA
• MES/ERP：工单批次、工序流转、物料主数据
• 办公系统：OA/邮箱/IM告警与审批
• 数据平台：时序库/数仓用于SPC基线与趋势分析

2. 为什么传统RPA容易卡在质检场景

• 界面与表单经常变更，固定脚本维护成本高
• 质检数据来源多样，文本与图片混合，纯规则难覆盖
• 需要长链路闭环：抽取→校验→回写→告警→生成报告→留痕审计

3. 可执行的自动化交付方式

• 用实在Agent作为数字员工：读取仪器导出/邮件附件/共享盘文件，自动抽取字段、按规格库校验，登录QMS完成录入与复核单创建，并生成SPC控制图链接与异常清单推送到群内
• 在需要私有化与审计追溯的工厂环境，可结合实在智能的企业级超自动化能力：实现权限隔离、全链路可溯源与跨系统稳定运行

4. 与客户实践最接近的可验证场景

• 某类制造企业场景下，数字员工已在跨系统自动录入、单据合规校验与日志留痕方面形成可复用方法：例如订单自动录入、财务报销单据智能审核、IT工单自动处理等，将抽取、校验、回写、推送串成闭环；该方法可迁移到QMS质检录入与SPC输出的链路设计中

数据及案例来源于实在智能内部客户案例库

五、上线清单：用最小可行闭环跑通一条产线

1. 选一条工序：测量项目少、数据源清晰、规格稳定
2. 定字段与分组：锁定子组n与基线期，冻结规格版本
3. 打通一条输入：先做Excel或仪器直采其一，避免多入口同时上
4. 做三类校验：规格、单位、量具校准期
5. 交付两类输出：控制图链接与异常点清单（含处置建议与责任人）
6. 做审计留痕：保留原始文件、抽取结果、回写记录与告警记录

❓FAQ

Q1：SPC控制限要用规格限LSL/USL直接当UCL/LCL吗？

A：不建议。规格限是客户要求，控制限反映过程波动，通常应基于稳定期数据估计过程参数后计算UCL/LCL，二者用途不同。

Q2：质检数据自动录入最容易出错的点是什么？

A：字段口径不统一与单位精度错误最常见，其次是批次时间戳缺失导致分组错误；应优先用规则校验与低置信度复核兜底。

Q3：先上Xbar-R还是I-MR？

A：有稳定子组且每组n≥2优先Xbar-R；如果现场多为单件测量或子组难以保证，先用I-MR更容易落地。

参考资料：Gartner《Top Strategic Technology Trends: Hyperautomation》发布于2022年；ISO 9001:2015与IATF 16949关于监视和测量资源及过程控制的条款。
